Многие технологические, химические процессы на территории промышленных предприятий должны проходит в условиях вакуума, а не под атмосферным давлением. Для того, чтобы создать разряженную среду, применяется различное оборудование. Один из вариантов - вакуумный водокольцевой насос. С его помощью можно удалить газ, пары из емкости с жидкостью разной плотности.
Содержание:
- Вакуумный насос водокольцевой - принцип работы
- Устройство вакуумного водокольцевого насоса
- Водокольцевые вакуумные насосы двухступенчатые
Вакуумный насос водокольцевой - принцип работы
Вакуумный насос водокольцевой - принцип работы
Вакуумный насос водокольцевой - принцип работы по отдельным этапам:
- После включения двигатель передает вращательное усилие на лопаточное колесо. Во время его движения создается центробежная сила. За счет нее жидкость от центра колеса отбрасывается к краям рабочей камеры. Образуется равномерное водяное кольцо.
- Благодаря созданию центробежной силы, рассредоточению воды к стенкам камеры, в ее центре образуется разряженная область. Это обеспечивает всасывание откачиваемой газовой среды. Газы выводятся из камеры через выходной патрубок.
Однако, у некоторых устройство ротор расположен эксцентрично. По этой причине не будет образовываться равномерного водного кольца по стенкам рабочей камеры. Он будет постоянно изменяться по всей окружности, зависимо от положения колеса относительно вращающегося центра.
Важно! Нужно помнить о том, водокольцевой насос во время работы нагревают рабочую жидкость. Чтобы оборудование не перегревалось, воду нужно постоянно менять на новую, прохладную.
Прежде чем купить водокольцевой насос, нужно ознакомиться с сильными, слабыми сторонами оборудования. Преимущества:
- Благодаря активному теплообмену с жидкостью, появляется возможность откачивать быстроразлагающиеся, полимеризующиеся, воспламеняющиеся газы.
- Высокий показатель объемного КПД – около 70% (при эффективной системе охлаждения).
- Вместо воды можно использовать различные жидкости. Если правильно подобрать жидкость по свойствам, можно работать с агрессивными газами. Благодаря этому водокольцевые насосы применяются в химической промышленности.
- Во время работы оборудования газы, пары не загрязняются масляными парами. Это обуславливается тем, что в проточной части отсутствуют трущиеся элементы. Любые зазоры уплотняет вода.
- Сама конструкция водокольцевого насоса простая. Оборудование надежное, долговечность, выдерживает жесткие эксплуатационные условия.
- Низкая стоимость обслуживания.
- Нет необходимости устанавливать редуктор, так как ротор вращается с той же скоростью что электродвигатель.
- Редко случаются поломки. Это связано с тем, что подвижные части постоянно смазываются рабочей жидкостью, что сокращает их износ.
Недостатки:
- Крупные габариты, для установки понадобится большое количество свободного места по сравнению с аналогами.
- Низкий общий КПД – около 30%.
- На циркуляцию воды уходит большое количество электроэнергии.
- Возможность создания только низкого уровня вакуума.
Вакуумная система с водокольцевым насосом применяется в различных сферах человеческой деятельности. К основным направлениям относятся:
- Сельское хозяйство.
- Металлургия.
- Машиностроение.
- Пищевая промышленность.
- Деревообрабатывающая промышленность.
- Химическая промышленность.
Про химическую промышленность нужно поговорить подробнее. В ней водокольцевые насосы применяются для выполнения различных операций:
- Сорбирование, растворение вредных газов, жидкостей.
- Сушка аминопластов, полиэтилена, органических растворителей, различных синтетических волокон.
- Дистилляция, кристаллизация разных красителей, азотных удобрений.
- Технология вакуумной пропитки. Применяется при изготовлении трансформаторов, электродвигателей, конденсаторов, кабелей.
- Перемещение масс.
Средние характеристики водокольцевого насоса:
- Производительность – от 1 до 50 м3.
- Частота вращения двигателя – 750-1500 оборотов за минуту.
- Мощность двигателя – 2-100 кВт.
Масса насоса может достигать 2700 кг. Все зависит от типа модели, наличия дополнительных функций, габаритов, мощности двигателя.
Устройство вакуумного водокольцевого насоса
Устройство вакуумного водокольцевого насоса
Прежде чем думать о покупке оборудования для создания разряженной среды, нужно узнать устройство вакуумного водокольцевого насоса. Это поможет не только лучше узнать принцип работы устройство, но и исправить некоторые ошибки самостоятельно при их появлении. Оборудование состоит из нескольких элементов, которые связаны между собой:
- Подвижный вал.
- Подшипники.
- Крышка на сальник.
- Корпус из высококачественного металла.
- Рабочее колесо с лопастями.
- Набивка сальника.
- Окно всасывания.
- Отводящий кожух.
- Окно нагнетания.
- Защитная втулка.
Рассмотреть подробное устройство вакуумного водокольцевого насоса можно на схемах, которые представлены в интернете или технической литературе. Один из плюсов такого оборудования – простая конструкция. Единственная подвижная часто – ротор, на котором закреплено колесо с лопастями. Во время вращения детали не соприкасаются между собой, благодаря чему не происходит износа.
Мелкий ремонт водокольцевого вакуумного насоса можно выполнить самостоятельно. Основные детали редко выходят из строя, если соблюдаются все правила эксплуатации оборудования.
Если использовать водокольцевой насос для работы с газовыми средами, которые насыщены твердыми вкраплениями (это могут быть частицы песка, пыли), придется регулярно менять уплотнительные прокладки, кольца. Выход из строя сальников, порча уплотнителей могут привести к поломке всего механизма.
Важно! Единственные подвижные компоненты устройства, которые нужно регулярно смазывать – подшипники.
Водокольцевые вакуумные насосы двухступенчатые
Водокольцевые вакуумные насосы двухступенчатые
Водокольцевые вакуумные насосы можно разделить на две группы:
- Одноступенчатые модели. Простые, недорогие конструкции, которые подходят для небольших предприятий, бытовых помещений. Рабочих камер в таких моделях может быть 2 или 1 (чаще 1). Они имеют малую мощность, низкую производительность. Одноступенчатые двухкамерные насосы имеют более высокую мощность. Помимо двух рабочих камер, они комплектуются дополнительной парой патрубков. Снижается скорость вращения рабочего колеса, уменьшается скорость износа подшипников.
- Водокольцевые вакуумные насосы двухступенчатые – мощное оборудование, которые выдает высокий уровень производительности. Подходят для крупных промышленных предприятий, с их помощью можно добиться большей глубины вакуума.
Если говорить о стандартной комплектации двухступенчатого водокольцевого насоса, во второй рабочей камере устанавливается дополнительная лопаточная машина. Камеры соединяются между друг другом, благодаря чему происходит дополнительная обработка выходящих газов.
Производители
На сегодняшний день существует множество компаний, которые изготавливают вакуумное оборудование. Водокольцевые насосы – производители, самые популярные по мнению покупателей:
- ОАО Вакуумаш.
- ООО Ватерпас.
- ООО МТ.
- ЛБМ Вакуум.
- ПромЕвромаш.
- ЗАО Беском.

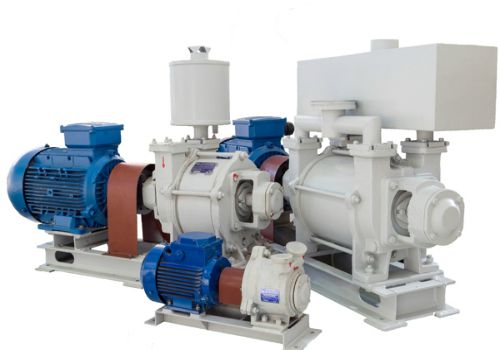

Водокольцевой насос "Вакууммаш"
Во время изготовления своей продукции, все производители обязаны следовать правилам, характеристикам, которые указываются в ГОСТ 27.003. Одновременно с этим готовое оборудование должно отвечать требованиям ТР ТС 010/2011.
Самые популярные модели:
- Насос водокольцевой ввн1 12.
- Водокольцевой насос ввн1 6.
- Водокольцевой насос ко 507.
- Водокольцевой насос нвм 70.
- Однокольцевой вакуумный насос ввн 1 3.
- Водокольцевой вакуумный насос ввн2 50.
- Насос вакуумный водокольцевой ввн 70а.
- Водокольцевой вакуумный насос ввн1 25.
- Водокольцевой вакуумный насос ввн 12.
- Насос вакуумный водокольцевой ввн1 0 75.
Представленные выше модели имеют множество положительных отзывов от покупателей.
Отдельное внимание перед покупкой устройства нужно уделить другим критериям:
- Скорость создания вакуума в рабочих камерах.
- Максимальная производительность оборудования.
- Максимальный показатель выпускного давления.
- Материал, из которого изготовлены основные части, корпус устройства.
- Начальное давление. Такой показатель часто называется предварительным вакуумом.
- Габариты, масса оборудования. Чем оно больше, тяжелее тем массивнее основание нужно подготовить.
Интересующую информацию можно узнать из технического паспорта, сопутствующих к оборудованию документов.
Водокольцевые насосы применяются для создания разряженной среды. Принцип работы заключается в том, что после включения ротора рабочий круг начинает вращаться, жидкость распределяется вдоль стенок камеры. Остатки газа, паров выводятся из камеры с помощью отдушины через разряженную область, которая концентрируется ближе к центру рабочей камеры. Во время сборки оборудования, производители не допускают соприкосновения отдельных подвижных деталей. Благодаря этому устройство крайне редко ломается, медленно изнашивается.
