Большое количество установок и изделий по производству сжатого воздуха относятся к масляному типу, например, в поршневых компрессорах рабочий цикл сопровождается трением, когда поршень скользит по внутренним стенкам цилиндра, то нужна смазка для защиты поверхностей от механического воздействия.
Безмасляный поршневой компрессор
Данные модели считаются уже устаревшими из-за наличия определенных недостатков, но производители продолжают усовершенствовать их конструкцию, наделяя новыми функциональными возможностями. Применение поршневых компрессоров осуществляется на многих промышленных предприятиях, в строительстве, а электрические изделия с небольшой производительностью используются для бытовых нужд населения.
Содержание:
- Воздушный компрессор поршневой
- Принцип работы поршневого компрессора
- Устройство поршневого компрессора
- Компрессор масляный поршневой
- Безмасляный поршневой компрессор
- Поршневые промышленные компрессоры
- Ремонт компрессоров поршневых
Воздушный компрессор поршневой
В технике аналогичные изделия называются энергетическими агрегатами для выработки сжатого воздуха и подачи его под определенным давлением, принцип действия компрессора поршневого типа основан на возвратно-поступательном движении поршня и считается одним из распространенных типов таких устройств.

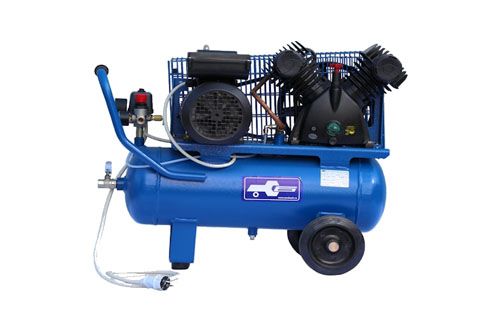

Воздушный компрессор поршневой
Компрессия создается в замкнутом объеме цилиндра, а впускные и выпускные устройства снабжены пружинами, поэтому работают в автоматическом режиме под воздействием изменяющегося давления.
Система охлаждения применяется воздушная или с использованием жидкости. Число оборотов коленвала доходит 1400 в минуту, а скорость передвижения поршня — до 5,0 м/с. Скорость воздушного потока варьируется от 20 до 42 м/с, из устройства воздушный поток выходит с разным давлением, которое может повышаться до 4,1 тыс. атмосфер.
Изделия поршневого типа довольно многообразны по конструкции, схемам подключения и комплектации, они широко применяются в машиностроении, разных сферах промышленности от нефтегазовой добычи до производства криогенной техники.
Принцип работы поршневого компрессора
В действие устройство приводит кривошипно-шатунный механизм, связанный с приводом, роль которого могут играть различные системы: электрические моторы или дизели разной мощности. Поршень, совершая возвратно-поступательные движения, сжимает среду и выводит, находящуюся под давлением смесь через выхлопной патрубок в магистраль трубопровода. Далее сжатый воздух направляется к целевому оборудованию или пневматическим инструментам, где используется по назначению.

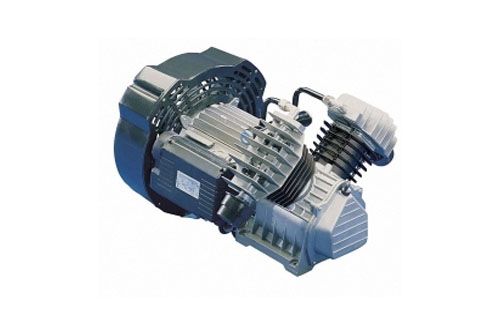

Принцип работы поршневого компрессора
На выходе в составе воздушного потока присутствуют пары нефтепродуктов, которые используются для смазки трущихся частей, этим поршневые компрессоры и отличаются от других установок, работающих по нагнетанию сжатого воздуха в магистрали промышленных предприятий. Кроме масляных паров, в сжатом воздухе присутствуют капли конденсата и инородные микроскопические вкрапления, поэтому такой тип устройств допускается к работе с оборудованием, которое не реагирует на аналогичные загрязнения. Например, для выполнения лакокрасочных работ с пневматическими пульверизаторами масляные агрегаты не рекомендуется использовать.
Устройство поршневого компрессора
Агрегаты аналогичного типа традиционно базируются на поршневой группе, при этом могут применяться различные конфигурации и сопряжения со смежными конструкциями, но главным функциональным звеном, которое генерирует сжатые потоки воздуха, остается поршень. Пространственное расположение поршневой группы может быть горизонтальным, вертикальным, оппозитным, угловым, наклонным и т. д. Вторым по значимости является ресивер — блок цилиндрической формы, где происходит циркуляция воздушных масс по двум каналам: впускному и выхлопному. Благодаря наличию ресивера в конструкции можно регулировать расход воздуха и поддерживать давление на заданном уровне, а чтобы использование емкости было безопасно — установлен аварийный клапан, который срабатывает при критическом давлении внутри резервуара.
Устройство поршневого компрессора
Для автоматической работы устройства устанавливают прессостат или реле давления, которое при достижении нужных параметров давления выключает двигатель привода, а при понижении — включает его в работу, экономя расход энергоресурсов.
За расходом масла следит оператор, который при падении уровня ниже допустимого, останавливает работу изделия и доливает нефтепродукт.
Компрессор масляный поршневой
Существует несколько модификаций, например, с прямым приводом агрегат приводится в действие мотором с мощностью 1,1-1,8 кВт, а ресивер имеет объем в 100 литров, что достаточно для такой установки. Если сравнивать такие изделия с безмасляными вариантами, то ресурс их намного больше, но на выходе в сжатом воздухе присутствуют пары масляной эмульсии, поэтому требуется дополнительная фильтрация.
Аналогичные изделия применяются при изготовлении мебели, на СТО, а также во время проведения ремонтных работ по реконструкции фасадов зданий.

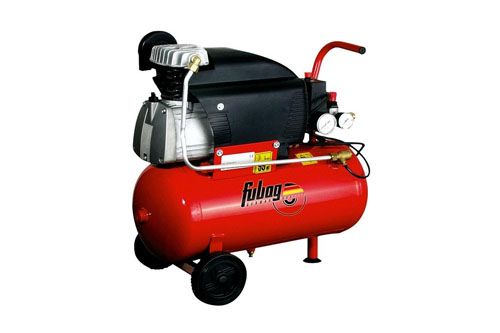

Компрессор масляный поршневой
Компрессоры с ременным приводом оснащаются двигателями с мощностью 1,1—1,5 кВт, частоту вращения можно регулировать, не изменяя при этом параметры производительности. У таких компрессоров два поршня, которые имеют разную величину: первый — осуществляет предварительное сжатие, а во втором — давление доводится до требуемых величин.
Такое оборудование используется, когда для производственных нужд требуется большое количество сжатого воздуха, при этом используется надежная система охлаждения, чтобы предотвратить перегрев двигателя и износ трущихся деталей, т. к. устройство работает в постоянном режиме.
Безмасляный поршневой компрессор
Эти изделия применяются в том случае, когда на выходе нужно получить абсолютно чистый воздух без посторонних примесей. Поршень и кольца изготавливаются из специальных материалов, а для предотвращения трения используют графитовую смазку. Двигатель привода имеет мощность 1,1 кВт, а ресиверы используются разного объема.

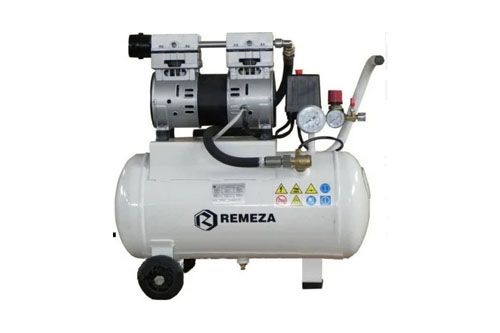

Безмасляный поршневой компрессор
Положительные качества:
- небольшие габариты;
- не требуется частого технического обслуживания;
- транспортировка осуществляется в любом пространственном положении.
Безмасляные компрессоры подразделяются на такие виды:
- Автомобильные — самые компактные устройства, оснащены небольшим ресивером и запитаны от аккумулятора машины, используются для накачки шин.
- Бытовые изделия, используемые для работы с краскопультами и другими пневматическими инструментами.
- Полупрофессиональные и промышленные устройства, которые эксплуатируются в мастерских, лабораториях, производственных цехах, где требуются большие объемы сжатого воздуха. Аналогичное оборудование применяется в пищевой и фармацевтической промышленности, но цена их довольно высока.
Безмасляные устройства отличаются от масляных тем, что сжимаемый воздух и смазочные вещества в них не контактируют, а дополнительная очистка обеспечивает высокое качество выходящего воздушного потока, который может использоваться в медицинских целях.
Поршневые промышленные компрессоры
Среди изделий российского производства можно отметить бежецкие установки с ресиверами разной емкости и электрическим, бензиновым или дизельным приводом.

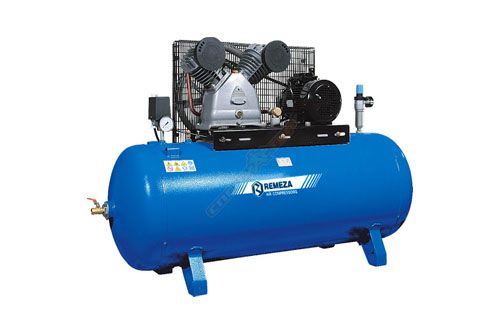

Поршневые промышленные компрессоры
Например:
КД9 передвижная установка с регулятором давления —
- производительность 630 л/мин;
- давление 8 бар;
- объем ресивера 190 л;
- мощность дизельного привода 8 кВт;
- расход топлива 2,3 л/ч;
- емкость бака 8 л;
- масса 380 кг.
КТ16 передвижной компрессор, работает от двигателя трактора —
- два ресивера по 150 л;
- производительность 1500 л/мин;
- максимальное давление 8 бар;
- масса 980 кг;
- скорость движения не более 20 км/ч.
- Мобильные компрессорные станции Орловского компрессорного завода:
ПКСД на основе дизеля
- номинальная производительность 5,25 м3/мин;
- рабочее давление 7 бар;
- мощность привода 36,8 кВт;
- ресивер 135 л;
- расход солярки 8,2 л/ч;
- емкость бака 60л;
- уровень шума 80 дБ.
ПКС-10,5 AM
- производительность 10,5 м³/мин;
- мощность электропривода 37,0 кВт;
- скорость вращения шпинделя 1470 об/мин;
- давление 7 бар;
- вес без шасси 1300кг.
Достоинства:
- работают в автоматическом режиме;
- удобная система индикации и простое обслуживание не требую от оператора высокой квалификации;
- дизайн конструкции выполнен в соответствии с эргономическими требованиями и позволяет улучшать условия труда;
- можно перемещать по дорогам с любым покрытием, есть ограничения по скорости.
Мобильные компрессорные станции этой серии отличаются высокой надежностью и экономичностью, вырабатывают сжатый воздух и снабжают им пневматические инструменты широкого назначения, а также используются при проведении строительно-монтажных и дорожных работ.
Ремонт компрессоров поршневых
Не секрет, что надежная работа оборудования по сжатию воздушной среды зависит от качественного технического обслуживания. Большинство поломок аналогичных изделий происходит из-за плохой очистки поступающего на вход воздушного потока, поэтому вопрос своевременной замены фильтрующих элементов остается актуальным.

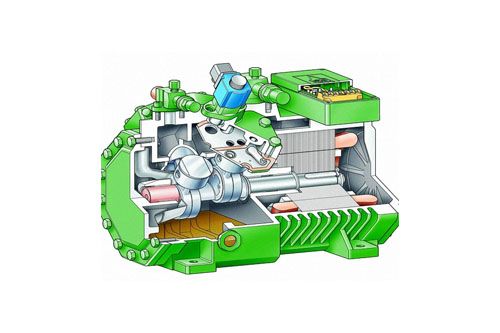

Ремонт компрессоров поршневых
Существуют объективные причины выхода надежной техники из строя:
- неблагоприятные условия использования;
- отсутствие плановых визуальных осмотров и обслуживания;
- технический персонал не имеет достаточной подготовки.
Чтобы установленное на предприятии компрессорное оборудование работало без перебоев, нужно устранить вышеизложенные причины.
Руководители предприятий должны понимать, что своевременно проводимые осмотры и техническое обслуживание продлевают использование компрессоров, если все перечисленные мероприятия отсутствуют, то потребуется внеплановый ремонт, стоимость которого будет в пределах 20-60% от первоначальной цены нового оборудования.
Ремонт поршневых компрессоров целесообразно проводить только в специализированных центрах, где имеет оборудование для качественной диагностики, профессиональный инструмент и специалисты высокого класса.
