Для снижения давления газов (воздуха) и доведения их до состояния технического вакуума (разряженности) в ряде сфер промышленности применяются вакуумные насосы. Они незаменимы в угольной, пищевой, деревообрабатывающей, машиностроительной промышленности. Также вакуумные насосы широко используются в фармацевтике, парфюмерии, полиграфии и других областях.
Как работает вакуумный насос ВВН
Водокольцевые вакуумные насосы (ВВН) используются, прежде всего там, где необходимо откачивание загрязненных (пылью, твердыми частицами), горючих, быстро разлагаемых и взрывоопасных газов. ВВН относятся к жидко-кольцевым устройствам, где в качестве рабочей жидкости выступает вода. Рабочий объем устройств зависит от глубины погружения роторных пластин в воду.

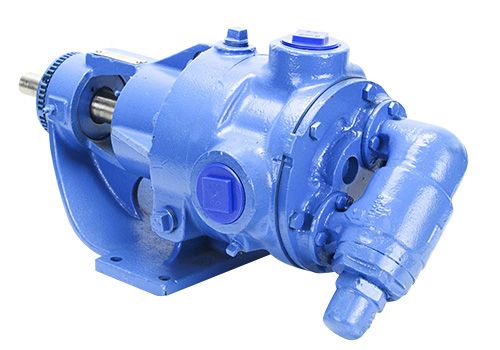

Как работает вакуумный насос ВВН
Насосы водокольцевые вакуумные ВВН имеют простую конструкцию, важными элементами которой являются эксцентрично установленный ротор с лопатками, создающие центробежную силу. Под воздействием этой силы в процессе и происходит образование вакуума.
Наибольшее распространение получили ВВН простого действия, в которых всасывание и нагнетание газа проходит вдоль оси. Перед пуском в устройство заливают жидкость до уровня оси. Ротор вращается, лопасти при воздействии инерционных сил смещают ее к верхней грани цилиндрического корпуса, формируя водяное кольцо. В зоне между ним и ступицей рабочего колеса появляется пространство в форме серпа. Оно является рабочим объемом оборудования. Лопатки делят это пространство на ячейки, имеющие непостоянный объем. Это связано с тем, что оси колеса и кольца не совпадают. Когда объем растет (первый полуоборот колеса), давление снижается и через окно всасывания закачивается воздух. И наоборот, при уменьшении объема (второй полуоборот) происходит сжатие и вытеснение воздуха через нагнетательное окно. Таким образом, перемещение воздуха из всасывающего окна в нагнетательный происходит непрерывно и равномерно. Некоторая часть ячейки возвращается на всасывание. Такой объем называют мертвым.
Принцип работы ВВН двойного действия схож, но оси колеса и корпуса совпадают. Здесь при движении колеса формируется овальное пространство и получается две полости.
Какие бывают насосы водокольцевые ВВН
Водокольцевой вакуумный насос ВВН является самым компактным, наиболее функциональным и сравнительно недорогим устройством из всех возможных установок, предназначенных для откачивания газов. Насосы ВВН не требуют предварительного очищения перекачиваемых веществ. Отличительной особенностью этих устройств является изменение рабочего объема за счет изменения количества жидкости, подаваемой в агрегат. Всасывание и подача газа в насосе может производиться только при достаточном количестве воды. Водокольцевые насосы способны работать в непрерывном режиме. Это возможно еще и благодаря низкой изнашиваемости деталей конструкции. Из элементов, требующих периодической замены, выделяют лишь уплотнительные кольца и прокладки. В водокольцевых агрегатах серии ВВН уплотнением вала выступает сальник, а в качестве материала, из которой изготавливается проточная часть насоса, выступает чугун. Все модели насосов ВВН имеют одинаковую составляющую конструкции, но отличаются габаритами и производительностью.

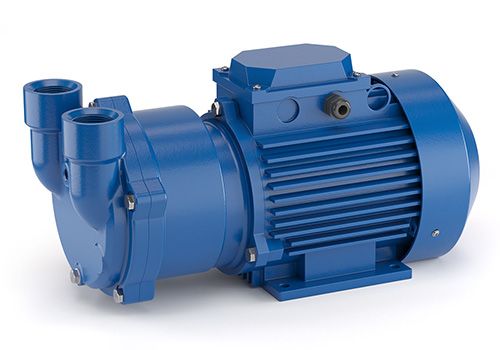

Какие бывают насосы водокольцевые ВВН
Более широкое распространение в России получили водокольцевые насосы серии ВВН 1, ВВН 2, ВВН 3. Цифра в обозначениях насосного оборудования указывает на значение вакуума (остаточного давления). Так, водокольцевой вакуумный насос ВВН 1 считается моделью с самой низкой производительностью. Скорость работы устройства составляет 0.04 мПа, а объем жидкости при подаче – 750 л/мин. Насосы ВВН 1 в своей линейке отличаются по размерам и количеству подаваемой воды. Самые распространенные из них:
- ВВН 1-3 – 280 кг и 7 л;
- ВВН 1-6 – 590 кг и 11 л;
- ВВН 1-12 – 890 кг и 23 л.
Общие условные обозначения для устройств ВВН:
- расшифровывается как водокольцевой вакуумный насос;
- Числа, следующие за буквами, передают исполнение насоса;
- Данные после тире – производительность (м3/мин);
- Буквы, указанные после цифр – материал проточной части;
- Литерой «М» обозначается модернизированный ВВН.
Насос вакуумный ВВН 2
Вакуумный насос ВВН 2 – значительно улучшенная версия предыдущего насоса.

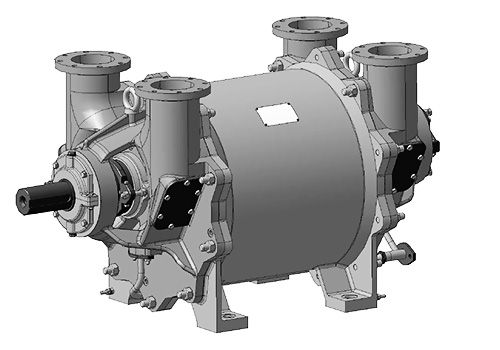

Насос вакуумный ВВН 2
Главные изменения:
- уменьшение габаритов устройства;
- увеличение объема рабочей камеры;
- повышение уровня эффективности.
Применение устройства ВВН 2 осуществляется в большем количестве отраслей, а его производительность увеличивается на 30 % по сравнению с предыдущей версией.
Популярными установками ВВН 2 являются ВВН 2-50, ВВН 2-150, ВВН 2-0,75 и ВВН 2-300.
Насос вакуумный ВВН 3
Водокольцевой вакуумный насос ВВН 3 не имеет аналогов по техническим характеристикам. С его помощью откачивают агрессивные газы, поэтому детали выполнены из самых высококачественных материалов. Предпочтение многих производителей отдается нержавеющей стали.

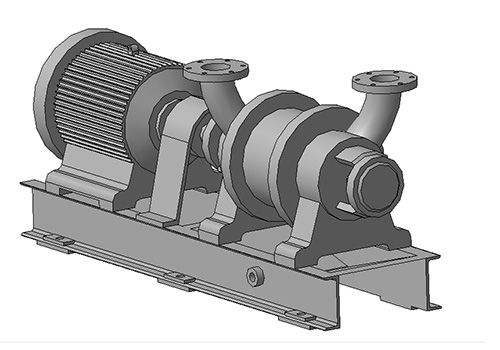

Насос вакуумный ВВН 3
Установки этого вида обладают надежностью, экономичностью, долговечностью и подходят для смесей различного типа.
Другие преимущества:
- высокая производительность;
- качество сборки;
- дополнительное уплотнение.
