Климатическая камера используется для испытаний объектов на качественные характеристики. Она точно моделирует условия естественной среды. Широко применяется в научно-исследовательских лабораториях, оборонной, авиационной промышленности. Какие бывают камеры, и их особенности описаны ниже.
Содержание:
- Камера климатическая тепла-холода-влаги, термоудара – назначение
- Термобарокамера - испытание давления
- Камера тепла и холода – для чего используется
- Камера пыли – принцип работы
- Камера дождя – на каких производствах нужна
- Камера соляного тумана для выпуска крупной техники и другой продукции
Камера климатическая тепла-холода-влаги, термоудара – назначение
Климатические камеры тепла-холода-влаги - это системы, позволяющие проводить испытания при различных температурах и относительной влажности. Аппарат создает условия, аналогичные определенной климатической зоне, чтобы транспортировать или хранить материал. Исследования позволяют установить соответствие стандартам ГОСТ, проводить обработку по определенным технологиям и обеспечивать долгосрочное хранение в заданном режиме.

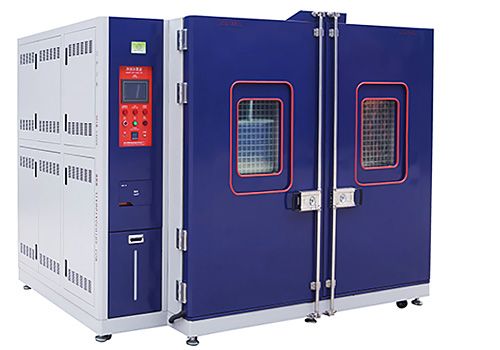

Камера климатическая тепла-холода-влаги, термоудара – назначение
Климатические агрегаты применяются во многих промышленных сферах:
- Пищевая;
- Строительная;
- Медицина;
- Авиация;
- Робототехника;
- Строительство ракет;
- Радиоэлектронное направление;
- Научно-исследовательские эксперименты;
- Материаловедение;
- Испытания измерительных приборов.
Установки могут изготавливаться с различными параметрами температурных диапазонов. Их конструкции представлены герметичной полостью, корпус которой выполнен из нержавеющей стали и покрыт слоем теплоизоляционных материалов толщиной от 10 см. Каркас гнуто-сварного или рамного вида, изготовлен из стали.
Типичная установка тепла-холода-влаги оборудована одностворчатой дверью и большим смотровым окном. Окно защищено от обмерзания специальной системой и оснащено подсветкой. Световой режим позволяет отчётливо видеть все происходящее в рабочей полости. Для запуска процесса в рабочем пространстве предусмотрены порты, в которые устанавливаются заглушки из силикона. Они способны изменяться по форме, чтобы можно было провести кабели к испытуемым образцам.
Чтобы создать постоянный температурный режим в системах с регулировкой влажности, используется одноступенчатая холодильная установка или верхний порог низкотемпературного оборудования. Обособленный испаритель для понижения температуры во влажном режиме и системный регулятор давления способствуют охлаждению и контролю за точкой росы, независимо от внешних условий и временного периода. Эта же система обеспечивает конденсацию и осушение воздуха.
Системы термоудара используются в экспериментальной деятельности для выявления качественных характеристик объекта на стойкость к резким перепадам температур. Установки способны создавать температуры от -75 до +200 градусов. Отдельные модели, выпускаемые в ограниченном количестве, могут иметь 1-3 подвижных или стационарных рабочих зон. Агрегаты эксплуатируются с целью испытания образцов на стойкость к температурным нагрузкам. Полость с находящемся в ней объектом передвигается от минимальной до максимальной отметки температуры, создавая заданные условия эксперимента. Перемещение из одной в другую зону происходит за 10 секунд.
Доступно 3 варианта воздействия:
- Низкотемпературный;
- Высокотемпературный;
- Разморозка.
Разморозка функционирует с целью очищения низкотемпературной зоны от льда. Для этого включается подогрев заданного отсека.
Функционирование при минимальных температурах возможно в двух вариантах:
- Орошение сжиженным азотом, чтобы охладить среду;
- Орошение сжиженным углекислым газом.
Для точности экспериментов предусмотрено до 10 программ, позволяющих управлять процессом и обеспечивать функционирование камеры в постоянном или запрограммированном режиме.
Эффект термоудара используется для тестирования радиоэлектронной продукции, электронных компонентов, плат, чтобы определить их долговечность в эксплуатации и прочность. Установка действует как термоудар, термостресс и контролируемое термоциклирование для экспериментов в области электроники, телекоммуникаций, авиации, автомобилестроения.
Термобарокамера - испытание давления
Термобарокамера имеет сложную конструкцию и предназначена для климатического тестирования в температурном промежутке -70 - (+150) градусов, а давление при этом может колебаться от атмосферного до 5 мм рт ст. Устройства применяются на предприятиях, осуществляющих научную, образовательную или промышленную деятельность. Особенно актуально их использование в учреждениях обороны.
Термобарокамера - испытание давления
Конструкция термобарокамеры представлена основными блоками:
- Отсек для экспериментов;
- Агрегатный отдел;
- Подставки для удобства.
В агрегатном отделе находится электронный аппарат управления, каскадный холодильный прибор и установка откачки газа. Доступ к двухуровневой системе агрегатного отдела возможен с трёх сторон, для удобства обслуживания и ремонта.
Система позволяет обеспечить высокоскоростное нагревание и охлаждение, необходимое для точных результатов экспериментов.
Камера тепла и холода – для чего используется
Камера тепла и холода – для чего используется
Испытательные установки тепло-холод позволяют проводить исследования при различных значениях температуры, транспортировать или хранить материалы. Подобные камеры применяются для технологических задач: обработки теплом или холодом, сушки, подготовки материала к последующей обработке и выпускаются в диапазонах:
- Стандартный - от -70 до +120 градусов;
- Расширенный - от -85 до +180 градусов.
Пределы устанавливаются в зависимости от материалов и хладагентов, используемых в конструкции агрегатов. Устройство имеет регенеративные обменники, защитную систему, автоматическое управление и средства регулирования производительности. Отвод тепла производится конденсатором с воздушным охлаждением, благодаря чему не требуется затрат на подключение к водопроводу. Чтобы установки не перегревались, нагревательные элементы выполняются из стали, с ребристой поверхностью. Все системы также оснащены электронным термостатом, чтобы контролировать перегревание и в случае необходимости отключить питание.
Управление климатической камерой основано на базе инновационного контроллера, обеспечивающего точность исполнения запрограммированных параметров, взаимодействие с пользователем, сохранение записи в архив и синхронизацию через сетевые источники.
Камера тепло-холод характеризуются следующими возможностями:
- Дополнительный и усиленный полет для размещения образцов;
- Холодильная установка высокой мощности для устранения теплопритоков;
- Компактность;
- Широкий спектр температур;
- Усовершенствованная шумоизоляция;
- Энергоэкономичность;
- Система водяного охлаждения;
- Продувка сухим газом.
Камера пыли – принцип работы
Камера пыли - это испытательное устройство для установления стойкости деталей и элементов к воздействию песка и пыли. Таким способом осуществляется проверка работы образцов при повышенной концентрации пыли. Техника изготавливается из металлических листов, образованных путем холодного проката и покрытых защитным слоем полимеров, устойчивых к абразивам.

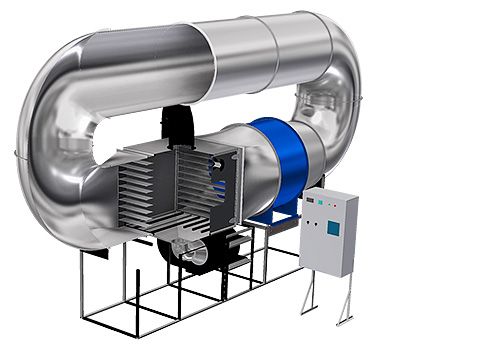

Камера пыли – принцип работы
Конструкция агрегата представляет собой полость, наполненную пылевыми частицами, в которую помещают образец для тестирования и фиксируют. Затем камеру закрывают, обеспечивая герметичность, и программируют нужный режим. Агрегат позволяет выявить степень непрерывного или периодического воздействия пыли на элемент и оседания микрочастиц на его поверхности.
Работающий агрегат способствует формированию потоков воздуха, которые вместе с пылью проникают в полость устройства. Внутри предусмотрены нагреватели, создающие обстановку, близкую к естественной, при последующем применении деталей.
Агрегаты имеют мощную систему вентиляции, герметичность, чтобы предотвратить попадание пыли в помещение, где ведутся испытания. Тестирование может проводиться на стойкость к воздействию пыли:
- Статической;
- Динамической.
В первом случае оценивается работоспособность устройства в обстановке, где присутствует большое количество пыли. Это может создать риск внутренней деформации изоляционных материалов за счёт снижения уровня влажности. В полости функционирует режим высокой температуры, при этом воздушно-пылевой поток передвигается со скоростью до 1 м/с. После завершения цикла и оседания пыли образец достают из камеры, очищают внешнюю поверхность, демонтируют и определяют количество пыли внутри.
Воздействие динамических пылевых частиц позволяет выявить изменения элемента при атаках абразивных частиц. При испытании пыль может передвигаться со скоростью до 15 м/с.
Камера дождя – на каких производствах нужна
Климатическая камера дождя применяется для испытания образцов на воздействие атмосферных осадков. Агрегаты имитируют выпадение с целью тестирования образца для улучшения качественных характеристик товара. Это устройство является узкоспециализированным оборудованием и разработано для испытания изделий на ГОСТ РВ 20.57.416-98.

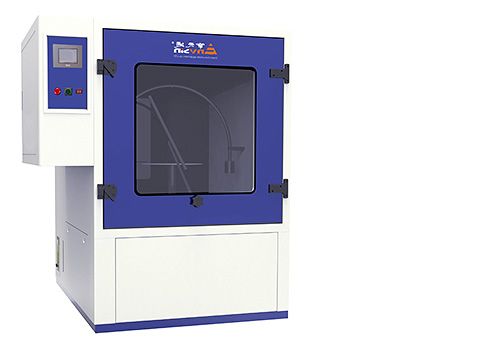

Камера дождя – на каких производствах нужна
Камера дождя применяется для тестирования уличных осветительных приборов, сигнальных устройств, фар, покрытий и элементов автомобилей.
Агрегат выглядит подобно шкафу, корпус которого выполнен из листов металла с обработкой полимерами. Он устанавливается на колеса для свободного перемещения в помещении. Дверь герметично закрывается и имеет окно для наблюдения за экспериментом.
В полости размещается стол с креплением для испытуемых объектов.
Программируемая температура устанавливается за несколько секунд нагревателем из никеля и хрома. Подача воды осуществляется через изогнутую трубку с отверстиями. Продолжительность эксперимента составляет 10 или 60 минут.
Камера соляного тумана для выпуска крупной техники и другой продукции
Воздействие солевым туманом - важный шаг в оценке противокоррозийной устойчивости поверхности образца. Если покрытие не сможет противостоять такому воздействию, нужно будет поработать над его качественными характеристиками.

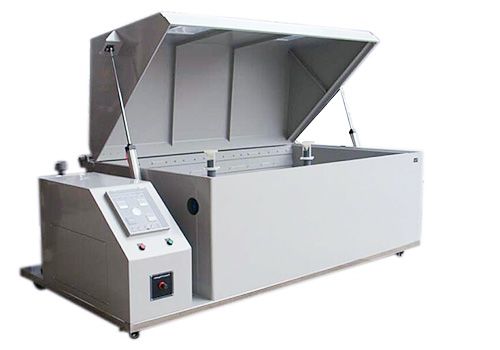

Камера соляного тумана для выпуска крупной техники и другой продукции
Система может устанавливаться вертикально или горизонтально, конструкция имеет стеклянную дверь, а внутри подготовлена специальная среда. Раствор соли образует туман или водяную пыль, которые попадают на образец в виде конденсата. Обычно этот процесс длится сутки, в это время соляной туман непрерывно распыляется. Искусственные условия отличаются от естественных, но дают возможность сравнить итоговые результаты с прогнозом. Этот метод позволяет эффективно выявить предрасположенность элементов к коррозии, поэтому востребован во многих промышленных отраслях, особенно в автомобилестроении.
Стандартно процедура состоит из следующих этапов:
- Формирование солевого тумана. Объект может полностью погружаться в раствор или испытывать непосредственное влияние соли.
- Просушивание. При этом температура должна быть приближена к естественной. Может проводиться влажный контроль.
- Выпадение конденсата. В данный момент температура и влажность увеличиваются, чтобы образовался конденсат.
- Контроль влажности. Устанавливаются постоянные критерии температуры и влажности.
Применение камер соляного тумана позволяет определить и усовершенствовать качественные характеристики испытуемых объектов для дальнейшего эффективного использования на производстве.
