Вакуумный насос – это простейшее устройство, создающее вакуумное состояние. Такое оборудование используется в производстве и разных сферах промышленности. В объемных устройствах от качка воздуха и газов осуществляется за счет периодического изменения объема рабочей камеры. Это касается поршневых, водокольцевых, ротационных агрегатов.
Содержание:
- Вакуумный промышленный насос – устройство
- Вакуумный насос для кондиционеров
- Вакуумный водокольцевой насос
- Вакуумный пластинчато-роторный насос
- Вакуумный мембранный насос
- Вакуумный золотниковый насос
- Вакуумный плунжерный насос
- Вакуумный двухступенчатый насос
- Производители вакуумных насосов
Вакуумный промышленный насос – устройство
С помощью вакуума выполняют удаление воздуха и газов. За счет особой конструкции они не тратят много энергии, но в то же время создают глубокую степень разрежения.

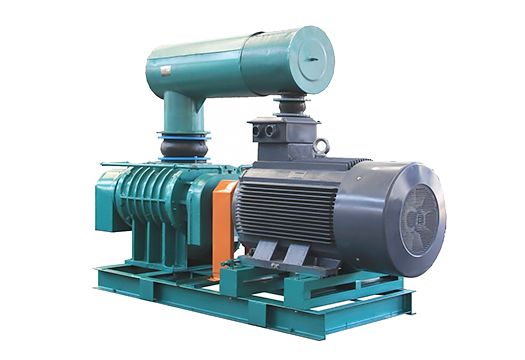

Вакуумный промышленный насос – устройство
Принцип работы вакуумного насоса заключается в том, что из герметичного объекта механическим способом удаляются вещества. В большинстве устройств основная деталь, которая вращается и способствует формированию внутри корпуса расширяющего пространства. Оно постепенно заполняется газом и выталкивает его в атмосферу через выходное отверстие.
При этом агрегаты отличаются особенностями функционирования и конструкцией. Также могут присутствовать дополнительные элементы.
Вакуумный насос для кондиционеров
Вакуумный насос для кондиционеров предназначен для сервисного обслуживания систем кондиционирования. С помощью этого оборудования заправляют, устанавливают, ремонтируют и выполняют профилактику кондиционеров.

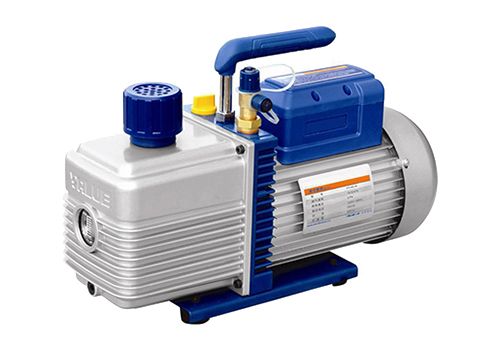

Вакуумный насос для кондиционеров
Устройство вакуумного насоса позволяет использовать его в процессе вакуумирования внутренних коммуникаций аппарата. С применением этого устройства трассы освобождают от воздуха и водяных паров.
Выбор устройства нужно делать с учетом уровня мощности двигателя и предельного давления.
Использовать в кондиционерах вакуумный насос для откачки воздуха нужно обязательно, так как только после удаления накопившейся влаги и газов можно заправлять устройство фреоном. Без этого система не проработает долго.
Если запустить аппарат без вакуумирования, то оставшийся в трубах воздух значительно увеличит давление, повысит нагрузку на компрессор, и он будет производить меньше холодного воздуха.
Для кондиционеров используют агрегаты, работающие при давлении в диапазоне от 105 до 10-12 Па.
Вакуумный водокольцевой насос
Вакуумный водокольцевой насос оснащен рабочим колесом с лопатками, установленном на центральной втулке внутри корпуса с небольшим смещением от центра.

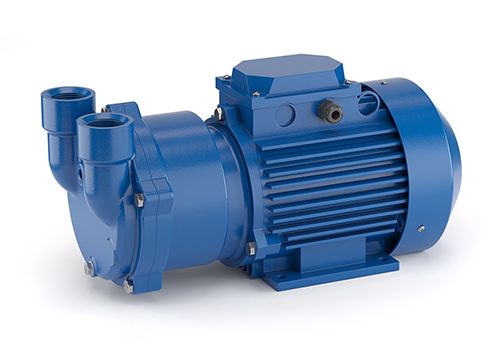

Вакуумный водокольцевой насос
Лопатки располагаются рядом с внешней стенкой в верхней части корпуса. Рабочее кольцо производитель устанавливает между двумя распределительными пластинами, имеющими каналы или профильные отверстия.
Чтобы создать вакуум, такой насос должен иметь рабочую жидкость. Запускать ее в систему нужно перед включением. Это позволит предотвратить неисправности агрегата. Жидкость заливают до средней линии корпуса. Обычно, для этого пользуются водой, маслом или растворителем. Выбор жидкости осуществляется с учетом сферы деятельности аппарата.
Когда устройство будет включено, центробежная сила, которая создается рабочим колесом, отбросит рабочую жидкость к стенкам корпуса и образует кольцо. Так как рабочее колесо смещено от центра, часть лопаток будет погружена в жидкость, а остальные расположатся вне ее.
Зона, в которой нет жидкости, называется рабочей ячейкой. Если наблюдать за ней сверху, то можно увидеть, что, двигаясь, жидкость действует в качестве поршня, увеличивая полость ячейки. Это способствует созданию градиента давления. Под его влиянием аппарат и способен вытянуть газ, воздух и пары.
Двигаясь от впускного отверстия к выпускному, рабочая ячейка создает компрессию, способствующую выбросу откачиваемой среды через отверстие в атмосферу.
Вакуумный пластинчато-роторный насос
Вакуумный пластинчато-роторный насос относится к масляным агрегатам. Система включает корпус, ротор и лопатки, которые будут продвигаться в радиальном направлении. Это происходит под влиянием упругости и центробежной силы.

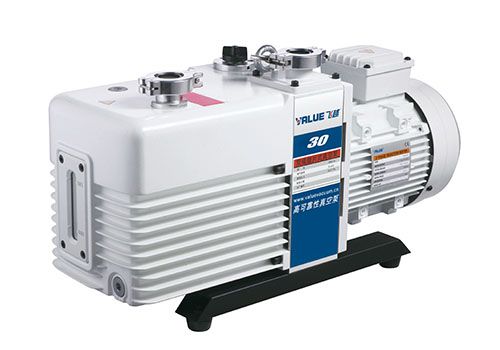

Вакуумный пластинчато-роторный насос
Если аппарат оснащен входным клапаном, то он дополнительно должен присутствовать сконструированный согласно правилам клапан безопасности.
Как работает агрегат зависит от его конструкции. Он состоит из корпуса с рабочей камерой, заполненной статором, ротором и пластинами, разделяющими полости на две полости. Их объем постоянно меняется.
Когда ротор поворачивается, газ попадает в камеру всасывания, после чего сжимается до возрастания показателей давления выше атмосферного.
Это вакуумный масляный насос, который работает с применением масла. Оно смазывает элементы конструкции, благодаря чему они не трутся и медленнее изнашиваются. Масло способствует уменьшению зазора между платинами и камерой. Теплоотдача создает оптимальный баланс температур для работы устройства.
В зависимости от типа вакуумные промышленные насосы могут дополнять клапаном безопасности. Он обеспечивает изоляцию устройства, если оно резко выключится и использует газ для вентиляции всей системы. Это позволяет избежать проникновения масла внутрь камеры.
Такие устройства универсальны, так как подходят для работы в диапазоне низкого и среднего вакуума. С учетом того, какое давление необходимо, пользуются одноступенчатыми и двухступенчатыми аппаратами.
При использовании такой системы нужно учитывать, что ее давление ниже 100 мбар. Работать с более высокими показателями нельзя, так как создается масляный туман, способный привести к поломке.
Во всех пластинчато-роторных приборах находится газобалластный клапан, предотвращающий образование конденсата.
Вакуумный мембранный насос
Вакуумный мембранный насос относится к объемным машинам, которые могут работать без смазки. Такие аппараты создают вакуум в герметичной системе, а также удаляют непрерывный поток газа.

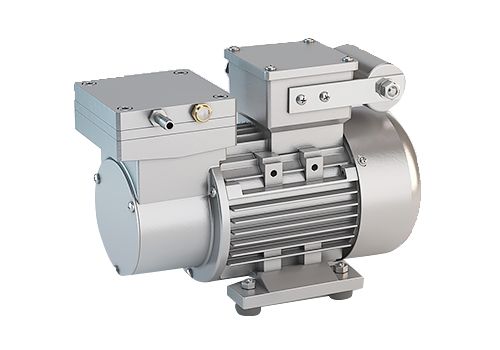

Вакуумный мембранный насос
Системы обладают большим ресурсом мембраны. При круглосуточной работе они могут прослужить до 7000 часов. Для изготовления оборудования используют материалы различной химической устойчивости.
Вакуумный насос мембранный обладает массой преимуществ:
- Экологичный. Это сухой агрегат, работающий без вредных выбросов в атмосферу. Поэтому позволяет сохранить безопасность окружающей среды.
- Надежный. Благодаря конструкционным особенностям клапанов присутствует функция самозапирания агрегата без потери вакуума.
- Может работать в режиме компрессора с максимальным пределом нагнетания в 1 кг/м3.
- Простой в эксплуатации. Это упрощает производство и снижает расходы на техническое обслуживание.
- Установки герметичны, что делает эксплуатацию безопасной.
Современные вакуумные насосы могут комплектовать взрывозащищенными двигателями для повышения надежности. Устройства используют в молекулярной дистилляции, фильтрации и монтаже холодильного оборудования.
Вакуумный золотниковый насос
Вакуумный золотниковый насос относится к механическим аппаратам. Он предназначен для откачки газовых и паровых смесей или в ситуациях, где нужен вакуумный насос Рутса. Устройство характеристики имеет отличительные от других аппаратов. Оно обладает высоким коэффициентом полезного действия, непритязательно к условиям эксплуатации и может долго поддерживать требуемое давление.
Нормально функционировать агрегат может только, если среда очищена, без влаги и загрязнений. Назначение прибора достаточно широкое. Без него не обходится химическая, фармацевтическая, легкая промышленность. Работа устройства основана на перемене объема рабочего пространства, поэтому его относят к объемным насосам.
Так как для его работы необходимо масло для вакуумных насосов, откачиваемый газ может загрязняться его парами. Поэтому на выходе предпочитают устанавливать масляный сепаратор, обеспечивающий очищение сжатого газа от примесей или фильтр.
Чтобы не образовывался конденсат, пользуются газобалластным устройством, включающим дозатор, коллектор, клапаны и прочие узлы. Иногда вместо него пользуются балластным газом, который запускают в рабочий отсек.

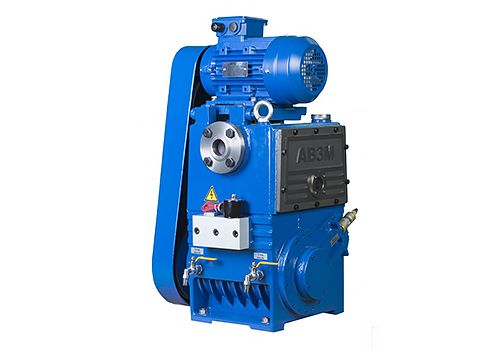

Вакуумный золотниковый насос
Вакуумный плунжерный насос
Плунжерный агрегат способен показывать хорошую производительность при длительной непрерывной работе. Его функционирование основано на поступательных движениях поршней, которые двигаясь создают разрежение внутри рабочей камеры. Поэтому его еще называют поршневой насос. Прибор предназначен для создания низкого, среднего и большого вакуума за счет откачивания газов и парогазовых смесей. Для нормального функционирования устройства необходимы условия окружающей среды не выше 35 градусов, а в откачиваемой среде не должно быть примесей. Агрегаты способны создавать разрежение в 100-200мбар.

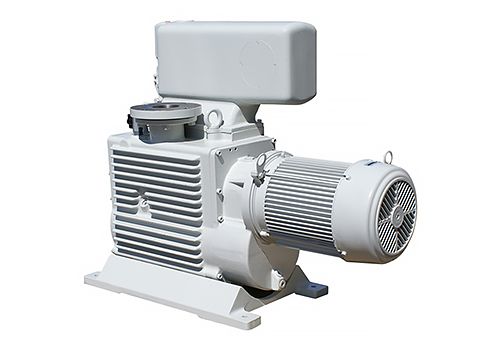

Вакуумный плунжерный насос
Устройства работают на масле. Есть насосы российского производства и мировых брендов.
Вакуумный двухступенчатый насос
Двухступенчатый агрегат отличается от других тем, что в нем соединились сразу две вакуумных системы. В них рабочая среда из одной области попадает через выхлоп в другую.

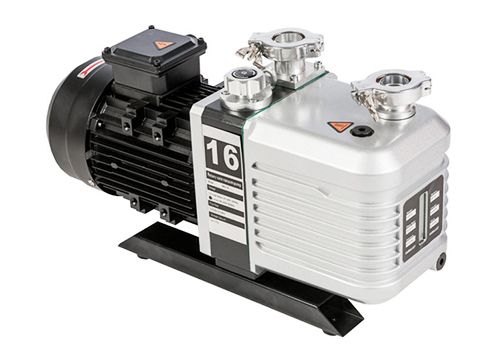

Вакуумный двухступенчатый насос
Вакуумные насосы двухступенчатые способны функционировать при условии вакуума в 20 дюймов ртутного столба и гораздо эффективней одноступенчатых приборов.
Такие типы устройств постепенно понижают объем рабочей камеры, способствуя сжиманию газа. Это приводит к образованию вакуума в системе. После прохождения газа через несколько отсеков, он проходит в механизм распределения, где подвергается следующему этапу обработки, после которого поступает к синхронно вращающимся роторам.
Продолговатые лопатки и роторы перехватывают газ и направляют его к выпускному клапану.
Если провести сравнение вакуумных насосов, то можно увидеть, что двухступенчатые эффективней. Их преимущества в:
- высоком уровне достигаемого вакуума;
- простоте эксплуатации;
- герметичности системы;
- отсутствии сбоев;
- производительности.
Популярностью пользуется вакуумный насос Value и других производителей.
Производители вакуумных насосов
Производители вакуумных насосов
Безмасляный вакуумный насос и другие виды систем производят компании:
- Вакуумаш. Производит роторный агрегат, с масляным уплотнением, приборы АВЗ и НВР, водокольцевые. Можно выбрать и комплектующие детали этого производителя, такие как шланг, фильтр, сепаратор и другие. В каталоге имеются сухие и масляные агрегаты.
- ERSTEVAK. Выпускает промышленные агрегаты, создающие 1 мбар давления в системе. В ассортименте турбомолекулярный, вакуумный паромасляный прибор. Компания сотрудничает с иностранными фирмами, используя их комплектующие. Продукция отличается экономичностью, производительностью и надежностью. Аппараты способны откачивать воздух и газовую смесь без загрязнений.
- Busch. Это изготовитель сухих и масляных установок. Можно найти вакуумный лабораторный насос этой компании, насос вакуумный химический, диффузные установки, вихревые и пластинчато-роторные.
- Value. Китайская фирма, занимающаяся изготовлением вакуумных систем. В каталоге можно найти электрический и механический агрегат, аппараты, собранные с использованием современных технологий и надежных комплектующих.
- Becker. Изготовитель предлагает негабаритные, но производительные установки, отличающиеся долговечностью, экономичностью и продолжительным сроком эксплуатации.
Что такое насос вакуумный сегодня знают практически все, так как данные системы используют в разных сферах, не только в промышленности, а и в домашних условиях. Если нужна замена старого агрегата на новый, следует отдавать предпочтение продукции известных фирм. Перед покупкой следует проверить насос на соответствие заявленным характеристикам.
