Установки с логотипом BERG — надежное компрессорное оборудование от немецкой компании, которая специализируется на производстве: поршневых агрегатов, маслонаполненных изделий винтового типа, модульных станций с автономной работой, технологического оборудования по очистке сжатого воздуха и систем управления группой компрессоров нового поколения.
Компрессор Berg поршневой
На территории России уже создано совместное предприятие, которое успешно удовлетворяет нужды отечественных пользователей. Выпускаемая продукция имеет сертификаты и соответствует Европейским и национальным стандартам качества.
Содержание:
- Компрессоры Берг (Berg) — устройство
- Принцип работы компрессоров Berg
- Винтовой компрессор Берг
- Компрессор Berg поршневой
- Компрессор Берг — эксплуатация
Компрессоры Берг (Berg) — устройство

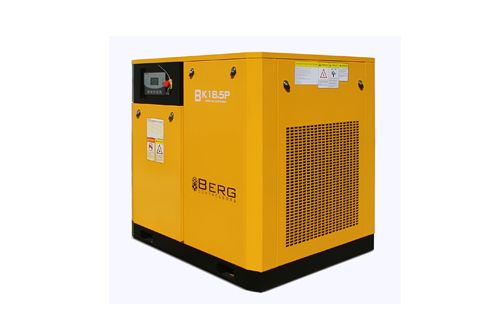

Компрессоры Берг (Berg) — устройство
Стандартная установка с логотипом BERG состоит из следующих основных частей:
- фильтр очистки входящего потока;
- воздушный клапан всасывающий;
- блок винтовых валов;
- маслофильтр;
- несущая рама с подушками, нейтрализующими вибрацию;
- совмещенный радиатор и охладитель масла;
- вентилятор;
- разделитель масла и воздушной смеси или сепаратор;
- емкость для заливки нефтепродуктов;
- электрический двигатель привода;
- блок управления;
- звукоизолирующий кожух;
- фильтрующий элемент на выходе;
- система автоматического натяжения ремней привода.
Конструкторы компании BERG снабжают компрессоры, по желанию заказчиков, преобразователями частоты марки Danfoss.
Принцип работы компрессоров Berg
Разбираясь в функционировании современных изделий винтового типа нетрудно установить, что принцип действия аналогичных изделий основан на взаимодействии двух вращающихся валов, ведущего и ведомого. В результате синхронного движения образуются сегменты, заполняемые поступающим воздухом, которые изменяют свой объем и сжимают этот поток до нужного давления. Выступы и впадины винтовой пары никогда не соприкасаются, а наличие масла гарантирует отсутствие перетекания воздушной среды.

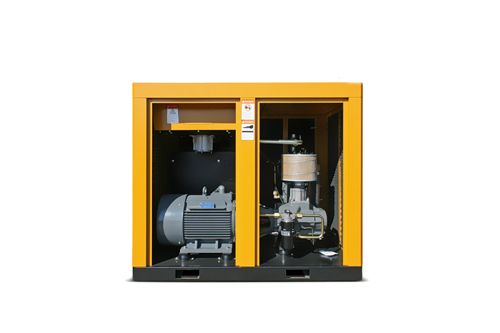

Принцип работы компрессоров Berg
Такая оригинальная конструкция позволяет добиваться довольно высоких параметров производительности при небольших размерах, а возникающая нагрузка воспринимается сдвоенным блоком радиально-упорных подшипников. Каждая пара винтовых валов имеет определенную степень сжатия, зависящую от длины, шага винтов и конфигурации выходного окна.
Управляет всеми режимами работы, а также осуществляет контроль над частотой вращения многофункциональный микропроцессорный блок управления промышленного применения или контроллер.
Интерфейс панели управления интуитивно понятен пользователям, а кнопки регулировки снабжены индикаторной подсветкой. Техническое состояние компрессора отображается для наглядности на жидкокристаллическом дисплее, где высвечиваются система символов и текст, язык которого можно выбирать из прилагаемого списка.
Контроллер полностью совместим с любыми компьютерными системами, может дополняться усовершенствованными программами для обеспечения эффективного контроля и сбора анализа работы изделия.
Преимущества регулирования при необходимости частоты вращения электрического провода такие:
- экономия энергоресурсов до 36%;
- позволяет выбирать параметры подаваемого в магистраль давления с точностью до 0,1 бара;
- происходит щадящее использование оборудования;
- увеличивается срок эксплуатации;
- существенно снижаются затраты на ремонт изделия;
- не требуется наличие ресивера.
При использовании системы коррекции частоты уменьшается число повторных рабочих циклов компрессора.
Винтовой компрессор Берг
Ассортимент моделей в базовом исполнении оснащается ременной передачей привода, а для современных изделий применяется привод частотно-регулируемого принципа функционирования. Каждый заказчик может выбрать нужную для определенных условий производства модификацию.

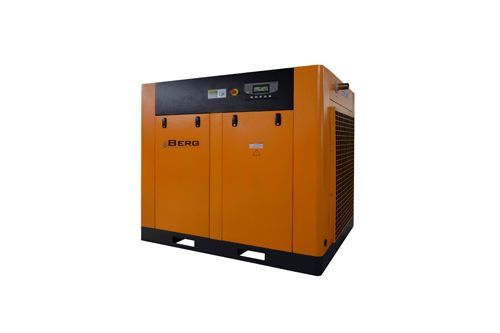

Винтовой компрессор Берг
Достоинства винтовых компрессоров марки BERG общеизвестны и неоспоримы:
- Высокая эффективность расхода энергоресурсов.
- Большая вариация регулировки рабочего давления.
- Высокий процент надежности и безопасной работы даже в условиях перепада температур.
- Изделия производят мало шума, практически отсутствует вибрация, поэтому можно смонтировать установку на рамную подставку и установить на ровной поверхности. Нет вреда для окружающей среды.
- Уникальная компактность.
- Простое использование и обслуживание.
- Высокое качество сжатого воздуха за счет тройной очистки воздушно-масляной среды на выходе из устройства.
- Срок службы подшипников и расходных материалов значительно увеличен.
- Электрическая часть разработана корпорацией Siemens, что добавляет надежности использования, а также гарантирует стабильность работы электрических приводов в течение долгого времени без выключения.
- Корпус изделия изготовлен из прочного алюминия, благодаря чему удалось снизить температуру воздуха на 12° C, что существенно уменьшает нагрузку, которую испытывает постоянно осушитель воздушного потока на выходе.
Компрессор Berg поршневой
Такие устройства, несмотря на устаревшую конструкцию, пользуются у пользователей большим спросом, а широкий ассортимент модельного ряда позволяет постоянным клиентам подобрать то изделие, которое полностью удовлетворяет требованиям производственного процесса.

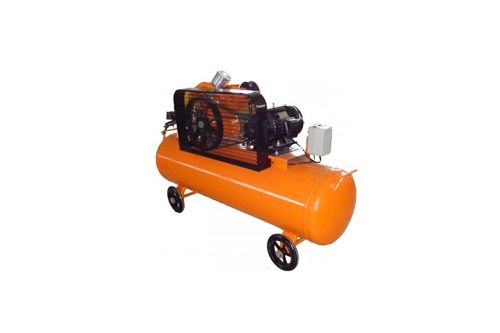

Компрессор Berg поршневой
Традиции немецкого качества неизменны на протяжении многих лет плодотворной работы по выпуску аналогичного оборудования, поэтому установки обладают следующими достоинствами:
- широкий выбор давления на выходе в магистраль к пневматическому инструменту;
- способность сохранять высокую производительность при любых условиях работы, даже при выпадении атмосферных осадков;
- длительный назначенный ресурс использования всех деталей и узла подшипников в том числе;
- приборы измерения и контроля встроенного типа марки Schneider Electric от знаменитой французской компании;
- простое техническое обслуживание;
- сравнительно небольшие габариты.
Корпус выполнен из алюминия, что значительно снижает собственный вес изделия и температуру выходящего в магистраль потока воздуха.
РК-0,36/7-270:
- Скорость подачи — 360л/мин;
- Ресивер — 270 л;
- Давление — 8 бар;
- Привод мощностью 3 кВт.
- РК-1,90/7-400:
- Производительность — 1900 л/мин;
- Объем ресивера — 400 л;
- Давление на выходе в магистраль до 8 бар;
- Электропривод 15 кВт.
Вся продукция серии РК отличается высокой надежностью, экономичностью, способна выполнять поставленные производственные задачи и функционировать длительное время без остановки, вырабатывая сжатый воздух высокой чистоты.
Компрессор Берг — эксплуатация
Производитель рекомендует после первых 30 часов работы проверить натяжение ремней привода, а в процессе эксплуатации повторять такие проверки через каждые 2 тысячи часов, следить, чтобы не попадало на них масло. Некоторые модели имеют автоматическую систему натяжения ремней, что продлевает ресурс использования и упрощает обслуживание.

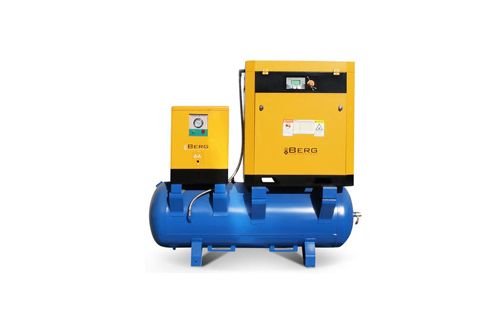

Компрессор Берг — эксплуатация
При первом запуске оператор обязан убедиться в отсутствии постороннего шума, вибрации, если вращение происходит в противоположную сторону, то надо отключить изделие и проверить правильность подключения фаз. При любых нарушениях в исправной работе установки надо нажать кнопку аварийного останова и вызвать сервисную службу.
Помните, что в течение 10—15 секунд после отключения изделия от сети, двигатель привода продолжает вращаться — это сделано для снижения нагрузки на его основные компоненты.
