С развитием уникальных технологий появилась возможность получения сплавов, которые бы обладали высокими свойствами при минимальном количестве посторонних примесей и процентным содержанием инертных газов. Только вакуумные устройства, появление которых способствовало разряженное пространство камеры, позволяют получить металл с характерными особенностями, обеспечивающие наличие минимального количества продуктов реакции этого металла с газами.
Помимо качественной выплавки, вакуумные печи применяются для термической обработки такими способами, как отжиг, закалка, пайка и сушка.
Содержание:
- Вакуумные печи — устройство
- Вакуумно-компрессионная печь
- Вакуумные печи сопротивления
- Печь вакуумная для спекания
- Эксплуатация вакуумных печей
Вакуумные печи — устройство
Вакуумные печи — устройство
Высокопроизводительные устройства позволили получать продукцию довольно высокого качества, по сравнению с другими видами печей. Главным элементом вакуумных печей является герметичная термическая камера, которая соединяется с вакуумным насосом высокого давления, способным создавать средний и высокий вакуум.
По конструкции различают два вида вакуумных электрических печей:
- исполнение в виде реторты, когда нагревательные элементы размещены снаружи изделия;
- герметическая камера, где мощные нагревательные элементы или излучатели располагаются внутри по периметру.
Принцип работы такого изделия состоит в следующем: перед началом термической обработки в разряженном пространстве, внутрь изделия помещаются заготовки, дверца закрывается герметически, а насос начинает откачку воздуха из рабочей камеры до оптимальной величины. Высокочастотные индукторы создают предельно допустимую температуру, в результате чего металлические заготовки раскаляются или расплавляются полностью. Технологический процесс выдерживается до установленного времени, пока требуемая реакция не произойдет. После этого нагревательные элементы отключаются, температура снижается, насос выключается и происходит разгерметизация. Образцы удаляются, а изделие подготавливается к следующему аналогичному циклу.
Вакуумно-компрессионная печь
Такое название устройства получили из-за наличия в конструкции вакуумного насоса, с помощью которого внутри замкнутого пространства создается разряжение с заданными параметрами. Таким способом осуществляется закалка любых металлов, полная пропитка древесины и других технических материалов, плавка, спекание, сушка и дегазация.
Вакуумно-компрессионная печь
Конструктивно это электрический шкаф, в составе которого находятся:
- прочный корпус, сваренный из листовой стали;
- герметичная рабочая камера;
- блок управления.
Принцип действия простой: внутрь камеры помещаются для обработки детали или заготовки, дверца герметически закрывается, и вакуумный насос начинает откачивать воздух, создавая разряжение. Чтобы предотвратить избыточное давление сверх нормы, установлен предохранительный клапан, срабатывающий автоматически, и звуковая сигнализация. Надежная теплоизоляция между корпусом и рабочим отсеком минимизирует тепловые потери в процессе активной работы изделия.
Блок управления сконструирован таким образом, чтобы точно и быстро регулировать технологический процесс:
- осуществлять нагревание и контролировать постоянную температуру;
- при помощи насоса высокого давления создавать заданные параметры вакуума;
- поддерживать оптимальные параметры температуры и давления на всем протяжении технологического цикла.
Для обеспечения нормальной работы блока управления в разных местах устройства расположены датчики, шаровой кран натекания и предохранительный клапан.
Автоклав СНВС:
- температура — 30-2500° C;
- давление — 10 бар;
- значения вакуума — 1•10-6 мбар
Такой конструкции вакуумные компрессионного типа печи специально сконструированы для дегазации компаундов эпоксидного типа, заливки и основательной пропитки электрических элементов при повышенных значениях температуры в разряженном замкнутом пространстве и под определенным давлением.
Вакуумные печи сопротивления
Вакуумные печи сопротивления
Главное отличие такого вакуумного оборудования от обычных печей — возможность создавать при помощи турбомолекулярных насосов высокие и сверхвысокие значения разряжения в замкнутом пространстве. Электрические печи сопротивления считаются экологически безвредными и специально сконструированы для проведения тепловых процессов, например, пайки дегазации, отжига или спекания в вакууме при предельно высоких температурах. Допускается также функционирование в среде нейтрального газа увеличенной чистоты при излишках давления не более 200 мбар, поэтому их можно использовать в атомной, авиакосмической, электронной промышленности и иных подразделениях отечественной индустрии.
Охлаждение корпуса, изготовленного из нержавеющей стали, может проводиться с применением водяной системы, а подставки и основания, на которые раскладываются детали и заготовки внутри камеры, изготовлены из вольфрама или молибдена. Все составляющие вакуумных электропечей обеспечивают довольно невысокую степень газоотделения и малую термическую инерцию. Управление температурным режимом осуществляется вручную или с применением микропроцессорных регуляторов.
В аналогичных установках с нагревательными блоками из тугоплавкого металла не рекомендуется:
- осуществлять стандартные технологические процессы в окислительной или углеродосодержащей атмосфере;
- нагревать углеграфитовые изделия или материалы, способные вступить во взаимодействие с нагревательными элементами камеры.
Вакуумные печи сопротивления рассчитаны под тяжелые нагрузки, с которыми оборудование справляется на все 100%.
Печь вакуумная для спекания
Устройства с логотипом VCS предназначаются для термической обработки изделий из особо твердых металлов и их сплавов, а также других аналогичных соединений, имеющих высокие удельные веса.
Печь вакуумная для спекания
Модели 3312—5518:
- вес закладки — 240-810 кг;
- размер камеры — 320•320•1200—500•500•1800 мм;
- T max — 1550° C;
- давление газа — 19-105 бар;
- рабочий газ — аргон, азот и водород;
- предельные значения вакуума — 2•10-5 мбар;
- скорость натекания — 6,7•10-4 мбар/ч;
- мощность нагревания — 215-355 кВт.
Компания ТУЛА-ТЕРМ предлагает аналогичные устройства для термообработки особо твердых сплавов, которые можно использовать потом в различных сферах промышленности. Такие печи для спекания представляют собой незаменимое оборудование, которое применяется в процессе инжекционного формирования новых металлов путем обработки порошка в рабочих камерах.
С помощью такого высокотехнологичного оборудования можно изготавливать:
- сложные детали машин и механизмов;
- фильтры для очистки химически активных газов и жидкостей;
- уплотнительные конструкции турбин и вакуумного оборудования;
- ферриты, магниты, высокоточные контакты для радио и электронной промышленности.
Тульские инженеры выпускают устройства с такими параметрами:
- мощность нагревательных камер — 1-10 кВт;
- напряжение сети — 380В±10%;
- диапазон авторегулировки температуры — 50-500° С;
- точность автоматической регулировки — ± 5° С;
- разряжение внутри герметичной камеры до 1•10-5 мбар;
- время, необходимое для достижения оптимальной температуры — 40 минут.
Представленные в каталоге изделия обеспечивают высокое качество активного спекания за счет эффективности нагревания и изготовлены из материалов высокого качества. В результате поверхность изделий, выходящих из камеры, получаются идеально ровными, прочными и отполированными до блеска.
Надежные нагреватели обеспечивают высокие параметры температуры, а простое управление всем технологическим процессом осуществляет автоматика.

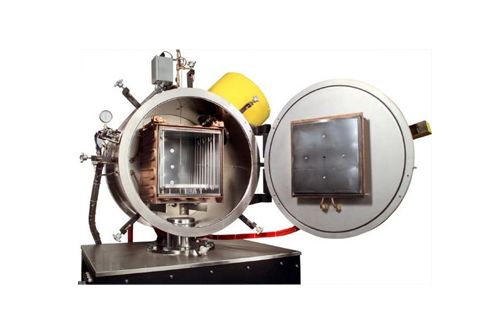

Эксплуатация вакуумных печей
Эксплуатация вакуумных печей
Область применения вышеописанного оборудования довольно обширное, потому что вакуумные изделия активно используются в российской индустрии:
- тяжелое машиностроение;
- авиакосмический промышленный комплекс;
- выплавка металлов особой прочности;
- производство электронного оборудования;
- промышленное производство изделий из драгоценных металлов.
Вакуумные установки отличаются многофункциональностью, поэтому их постоянно применяют для изготовления, пайки и дегазации металлов и материалов, что и является огромным преимуществом. Не секрет, что главными задачами, с которыми способны эффективно справляться такие печи — это спекание керамических изделий, порошка из разных металлов и аналогичных смесей, чтобы конструировать композиционные изделия высокой прочности.
